| 制造公司 |
江阴市东鹏国际科技贸易有限公司 |
| 公司网站 |
http://dpgroup.cn |
| 产品 |
线型双酚A酚醛树脂 |
| 联系人 |
谈新：13915316162 汤裕国：13915313319 技术咨询：18623369338 张工 |

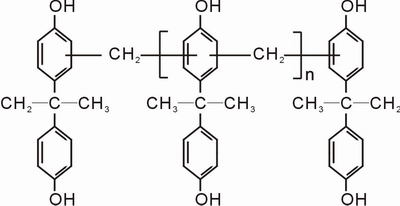

1、线型双酚A酚醛树脂产品化学结构式
|
 |
| 2、线型双酚A酚醛树脂产品技术要求及检验方法 |
序号 |
检验项目 |
指标 |
检验方法 |
1 |
外观 |
透明半球状颗粒 |
目测 |
2 |
挥发物含量 % |
≤ 0.5 |
130 ℃ ,75min |
3 |
软化点 |
90-120 |
环球法 |
4 |
分子量大小 |
800-2800 |
GPC 法 |
5 |
分子量分布 |
1.2-2.4 |
GPC 法 |
6 |
羟基当量 |
100-160 |
吡啶乙酰化法 |
7 |
游离 BPA 含量 % |
≤ 18.0 |
液相色谱法 |
|
3、线型双酚A酚醛树脂特性 |
| 由于原材料双酚A的双官能度结构、低挥发性和迁移性、化学分子结构的刚性等优点，用作固化剂与双氰胺和苯酚线性酚醛树脂相比，有着优良的耐热性、耐水性，其较低固化温度范围，适用于覆铜板的无铅焊接。合成的双酚A线性酚醛固化剂及双酚A酚醛环氧树脂，能够有效提高环氧树脂固化物体系的耐热性及其它性能，使环氧树脂固化物的玻璃化转变温度达到170℃~190℃。 |
4、应用领域 |
多年来，环氧树脂层压制造中的主流固化剂为双氰胺, 苯酚线性酚醛树脂。优点是粘连性与柔韧性较好，缺点是耐热性与耐离子迁移性不佳，制得的印刷电路板玻璃化温度低，不能满足无铅焊接的要求。随着欧盟WEEE、ROHS两个指令的实施，全球电子行业将进入无铅焊接时代。无铅化发展的必然趋势，快速拉动了无铅等相关材料的需求和系列产品的走强，提升无铅、无卤化比重，调整产品结构成为覆铜板行业适应市场需求的当务之急。双酚A酚醛树脂作为制造无卤覆铜板的原材料，具有广阔的应用前景。
以双酚A取代苯酚作生产原料合成的线性酚醛树脂，由于原材料双酚A的双官能度结构、低挥发性和迁移性、化学分子结构的刚性等优点，双酚A型线性酚醛树脂用作固化剂可以很好地克服双氰胺和苯酚线性酚醛树脂存在的不足，从而满足环氧覆铜层压板技术发展的高性能化特别是高耐热的要求，是一种很有应用前景的环氧树脂固化剂。多官能度的双酚A酚醛环氧树脂兼有酚醛和环氧的性能，由于酚醛环氧树脂结构中含有2个以上的环氧基因，而且引入了更多具有良好热稳定性的芳环，使固化后交联密度高，产品的玻璃化转变温度（Tg）高，各项性能也相应得到改善。同时，环氧官能度高，能够提供的交联点多，易形成高度交联的三维结构，其固化物表现出优异的机械强度、电绝缘性能、耐水性、耐化学药品性、较高的玻璃化转变温度和热稳定性。
此外，双酚A线性酚醛及其环氧树脂还可分别作为改性材料与其它固化剂及环氧树脂复配，用于需要提高固化物性能，特别是耐热性的场合。
由于双酚A线性酚醛及其环氧树脂的以上特性及优势，产品被广泛用于制造覆铜层压板等电子材料、电工、复合材料改性等行业 |
| 5、公司优势 |
| 拥有线型双酚A酚醛树脂自主知识产权的江阴市东鹏国际科技贸易有限公司是江阴市东鹏净化设备有限公司新成立的全资子公司。多年来，公司一贯注重于高尖技术人才的引进及与国内多家高等院校和研究院所合作，共同致力于高新技术产品的研制、开发。通过公司多年研究并得到了高校高分子材料专家的技术支持，建成能满足工业应用的线型双酚A酚醛树脂生产线。产品经中国湖南省基本有机原料产品质量监督检验站检测，分子量分布窄，游离BPA含量等技术指标均达到或优于国外同类产品。公司规划一期为1500-2000吨年产量，二期将达到万吨级以上。项目在生产双酚A线性酚醛及高纯双酚A酚醛环氧树脂时不增加新的污染源，经环保检测部门检测，符合国家环境保护要求。江阴市东鹏国际科技贸易有限公司：以融汇百川的创业理念、以诚信为本的服务宗旨，诚邀诸位贤达，为打造民族品牌尽己一份绵薄之力！ |
| 6.典型树脂胶液参考配方 |
材料 |
配比 |
双酚 A 酚醛环氧树脂 |
100 |
高溴环氧树脂 |
85 |
BPAN |
75 |
2- 甲基咪唑 |
0.05 |
|
| 基板固化条件：170℃以上1小时 |
| 7.所得基板主要特性 |
剥离强度 1OZ （ KN/m ） |
1.2 |
Tg （ ℃ ， DSC ） |
185 |
吸水率（ %PCT3h ） |
0.25 |
T-288(min) |
25 |
浸锡（ PCT,3h ） |
PASS |
|
促进剂的用量根据自己的要求添加，没有固定量。
以上数据仅供参考，不做依据。 |
当前位置：首页>>产品信息>>树脂－江阴市东鹏国际科技贸易有限公司
